Zn-Br: Batterie a flusso Zinco-Bromo

Zn-Br: Batterie a flusso Zinco-Bromo

In una cella della batteria ZnBr il flusso di due elettroliti differenti è separato da una membrana in polyolefina microporosa, mentre gli elettrodi sono formati da un composto carbonio-plastico.

Durante la fase di scarica lo zinco e il bromo formano bromuro di zinco, generando 1,8V in ogni cella. Di conseguenza aumenta la densità di ioni Zn2+  e Br- in entrambi i serbatoi dell'elettrolita.

Durante la fase di carica lo zinco metallico si deposita formando una pellicola nell'elettrodo negativo e nel contempo il bromo evolve in soluzione diluita dal lato opposto della membrana e reagendo con ammine organiche si stratifica sul fondo del serbatoio elettrolitico, l'efficienza netta è data al 75%.

Lo sviluppo di questo sistema è iniziato negli anni 70, un impianto da 4 MWh - 1 MW è stato installato in Giappone nel 1991 da una azienda elettrica, attualmente sono commercializzati sistemi fino a 200 kW - 500kWh

Links correlati
www.zbbenergy.com
www.premiumpower.com

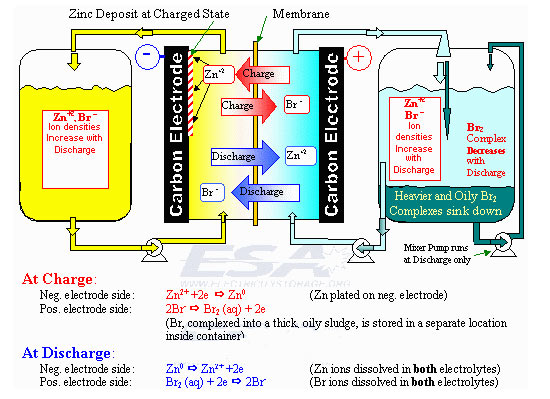

Schema e specifiche delle reazioni elettrochimiche nei cicli di  funzionamento della batteria a flusso Zinco-Bromo
Fonte: www.electricitystorage.org
