La batteria Poli-Solfuro Bromuro (PSB) è basata sulla reversibilità dei due elettroliti in soluzione salina (bromuro di sodio e polisolfuro di sodio), il flusso degli elettroliti è separato da una membrana polimerica che permette di essere attraversata soltanto agli ioni+ sodio, ogni cella produce circa 1,5 V e sono collegate in serie ed in parallelo per ottenere la tensione e la corrente voluta. Funziona a temperatura ambiente e l'efficienza netta è di circa il 75%, è stata verificata in laboratori inglesi con sistemi multi-kilowatt. Sono previste installazioni sperimentali con una capacità di 120 MWh e una potenza di 15-12 MW in Inghilterra ed in USA Fonte: www.electricitystorage.org |

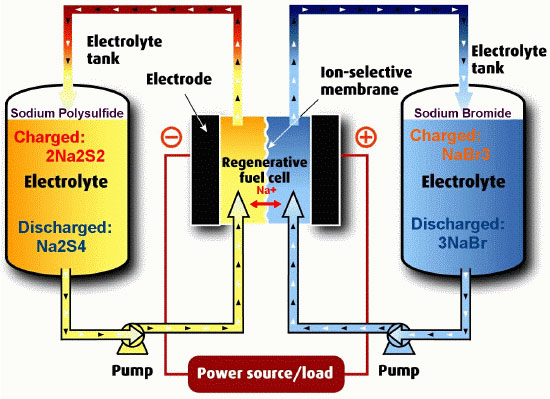

Schema del circuito di flusso degli elettroliti in una cella PSB, il processo di reazione elettrochimica è simile a quello che avviene in una pila a combustibile reversibile Fonte: www.electricitystorage.org |
