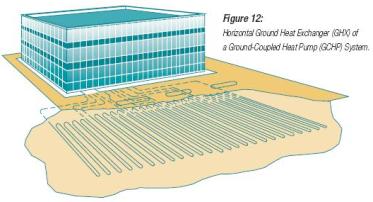

Scambiatore di calore sotterraneo orizzontale



Orizontal GHX



I fasci tuberi stavolta sono disposti orizzontalmente ed interrati ad una profondità variabile tra 1 e 2 m sottoterra. In questo modo risentono però della variabilità della temperatura esterna e la loro potenza specifica scende a valori compresi tra i 18 e i 30 W/m.

Sono sicuramente meno costosi ma poiché l’area necessaria aumenta molto, anche se può essere diminuita utilizzando particolari tubi a spirale. ciò li rende adatti solo per applicazioni piuttosto piccole.



SWHX:

Nei Surface Water Heat Exchanger i fasci tubieri sono posizionati sul fondo di specchi d’acqua di dimensioni e profondità adeguate. Inizialmente era stata considerata la possibilità di adottare un sistema aperto che sfruttasse la stessa acqua superficiale, ma poi, per evitare eventuali impatti sugli ecosistemi, sono stati scelti i sistemi chiusi. Sebbene sia relativamente più economica rispetto alle altre scelte, questa installazione è soggetta a oscillazioni più ampie della temperatura rispetto a quelle del sottosuolo.
